Si tu as - ou Si tu modifies, améliores , complètes - un CCF : penses aux collègues :o)

Page 1 - Page 2

Présentation
Descriptions
Auteur
Ko
Barbecue

Clique pour agrandir

CCF bep n°1 : grille de barbecue , sujet complet sous Autosketch et Word

CCF bep n°2 : surface composée du même barbecue , sujet complet sous Autosketch et Word.

Laurent B , du LP de FAA'A (Tahiti)
1 568
8 min 20 s à 3,5 ko/s
Présentation
Descriptions
Auteur
Ko
Réduction

Clique pour agrandir

CCF n°1 pour BEP, (écrit + pratique). Pas de contrats écrits.

Plan 3 D sous Solidworks, mise en plan sous Autocad.

Mario T

1 600
8 min 20 s à 3,5 ko/s
Présentation
Descriptions
Auteur
Ko

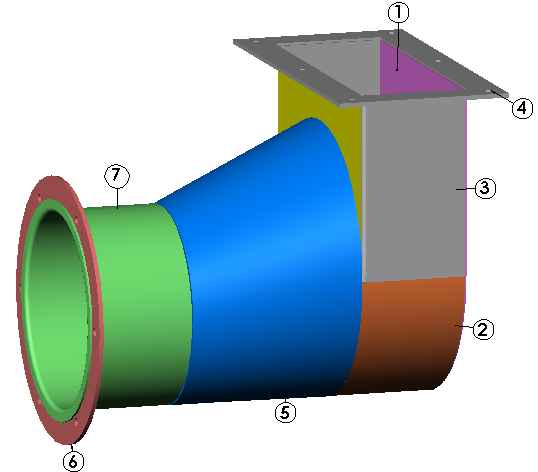

Embase de cheminée

Clique pour agrandir

Dossier complet : plans sous Solidworks, les autres documents sont sous Word : techno, mise en situation... il manque juste les contrats écrits.

2 285
25 min 15 s à 3,5 ko/s
Présentation
Descriptions
Auteur
Ko

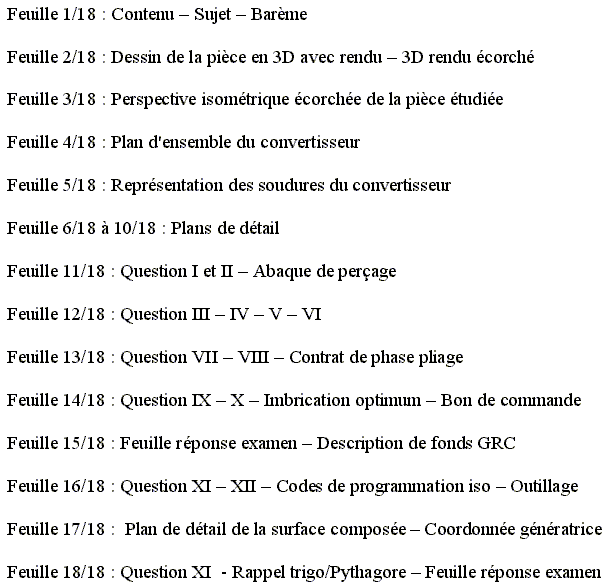

Convertisseur

Clique pour agrandir

Dossier plans sous Autocad 2002. (si tu n'as pas cette version, tu peux télécharger un wiever)

Autres documents : Techno, corrigés, notation etc ... sous Word . Liste des documents : voir

5 304
25 min 15 s à 3,5 ko/s
Présentation
Descriptions
Auteur
Ko

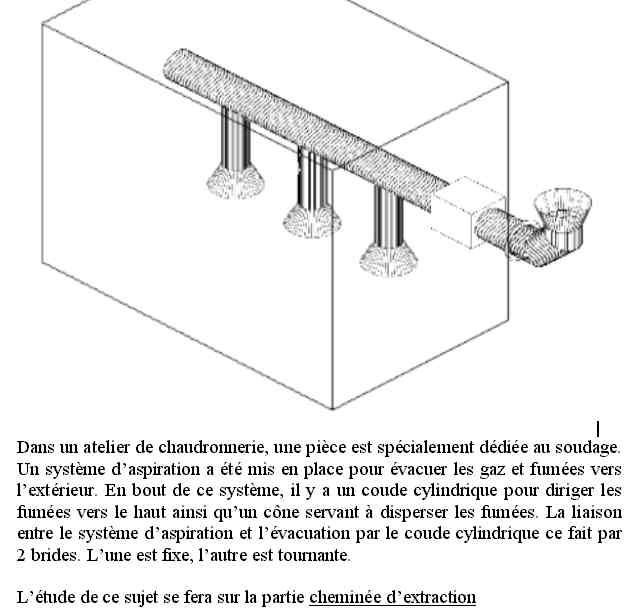

Cheminée d'extraction de fumées

Clique pour agrandir

Dossier plans sous Autocad 2002. (si tu n'as pas cette version, tu peux télécharger un wiever)
276
5 min 49 s à 3,5 ko/s
Autres documents : Techno, corrigés, notation etc ... sous Word .
334
5 min 34 s à 3,5 ko/s
Présentation
Descriptions
Auteur
Ko

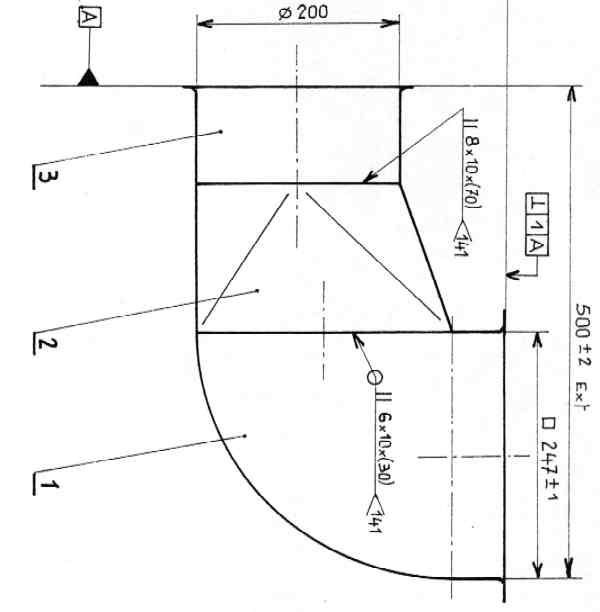

Coude de raccordement

Clique pour agrandir

Dossier plans : scans au format jpeg, les autres documents sont sous Word. Le sujet comporte, pour les 2 situations d'évaluations , les épeuves pratiques et écrites : chemise ,contrats, fiches-réponses, mise en tôle, développements, barème etc ...

Jean - Jacques T.

1 600
8 min 20 s à 3,5 ko/s
Présentation
Descriptions
Auteur
Ko

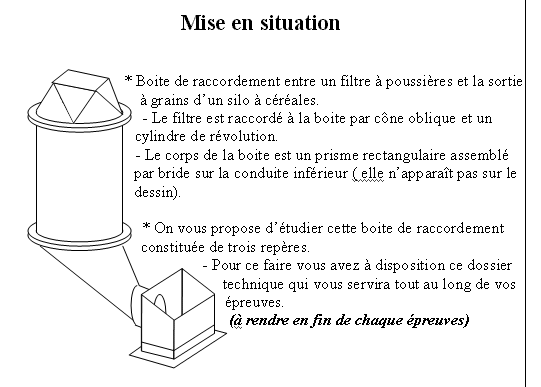

Raccordement silo / filtre à poussières

Clique pour agrandir

Dossier plans sous Autosketch 6 (skd)

Laurent B.

Richard G.

100
4 min 6 s à 3,5 ko/s

Le même dossier plans sous Autocad 14 (dwg)
131
4 min 6 s à 3,5 ko/s

Autres documents :

  • Mise en situation
  • Pages de garde des dossiers ,
  • Débit économique, fiche débit, contrats de phase,
  • Objectifs, barême de correction.
383
4 min 6 s à 3,5 ko/s
Présentation
Descriptions
Auteur
Ko
Gaine de ventilation

Clique pour voir la page web de présentation et téléchargement du sujet réalisée par XAVIER D.

Dossier plans sous Solidworks 2001

Erratum : Plans DS1: dans la nomenclature
> - nombres de joues 1 au lieu de 2
> - repère de 1/4 de virole 4.d au lieu de 4.c
Plans DS2 :
> - Repère 4.c au lieu de 4.a
> - Manque le repère 4.c
Plans DS4 : nomenclature
> - le repère 4.a observation Fer plat 30x5 au lieu de Tole 20/10.
1 222
5 min 49 s à 3,5 ko/s
Autres documents : (Techno,corrigés etc.) scans sous word.
1177
5 min 34 s à 3,5 ko/s
Aperçu
Descriptions
Auteur
Ko

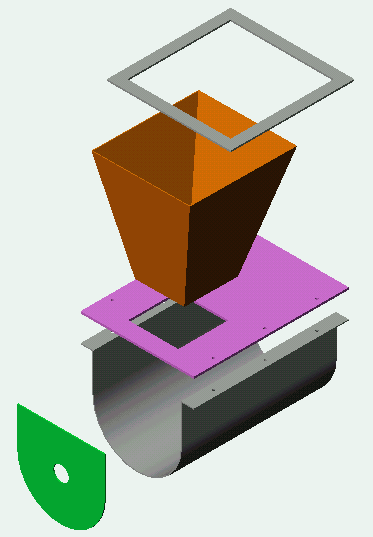

Auget de distribution

Clique pour agrandir

Epreuve de fabrication (sous solidworks et word ) et épreuve écrite (sous word) : traçage, calcul de LD, réglage poste TIG.
853
4 min 6 s à 3,5 ko/s
Aperçu
Descriptions
Auteur
Ko
Hotte d'aspiration

Clique pour agrandir

Epreuve de fabrication (sous Inventor 4 et word ).

... "à peaufiner" ...
2076
9 min 54 s à 3,5 ko/s
Epreuve écrite : traçage, programmation et préparation du travail (sous word).
738
9 min 54 s à 3,5 ko/s

Page 1 - Page 2

Ndlr:

N'hésite pas à contacter le(s) auteurs des documents en cliquant sur leur prénom si tu as une remarque, une amélioration, un complément ou tout simplement pour les remercier et les encourager !!!

Un thème à faire partager aux collègues ?----> E-mail-moi...





...Depuis le 14 janvier 2001 ... les chaudronniers ça court pas les rues...et les chaudronniers curieux comme toi ...encore moins et c'est bien dommage : m'enfin tu peux toujours envoyer quelques docs histoire de pouvoir contempler ton prénom (et ton E-mail si tu le désires...pour les éventuels retours...) sur cette page : le début de la célébrité chaudronnienne (néologisme barbare, cherche pas dans le dico).
